ATMOCE - Batterie M-ELV Battbank - SCU Unité de contrôle

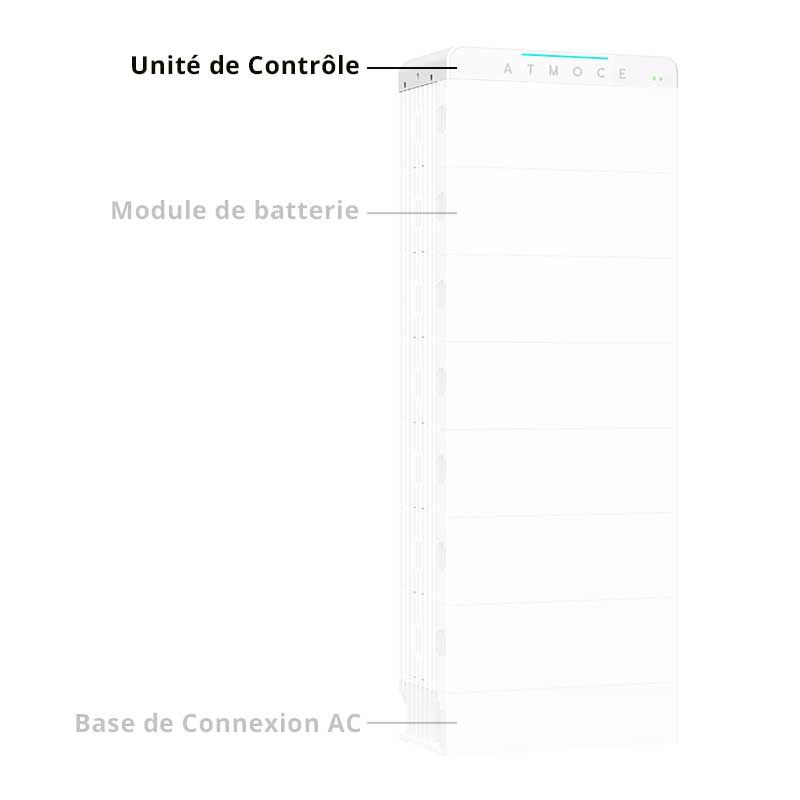

L'unité de contrôle ATMOCE MS-SCU-CNI (Stack Control Unit) constitue l'élément de pilotage du système de stockage M-ELV BattBank. Elle se positionne en tête de l'empilement de modules batterie MS-16K-U et assure la gestion de la charge, de la décharge, de l'équilibrage inter-modules et de la communication avec les systèmes de supervision.

La SCU gère la commande matricielle de phases, ce qui permet au système de fonctionner sur différentes configurations réseau (monophasé, triphasé, triphasé + neutre). Elle assure également la protection anti-ilôtage, la surveillance de la résistance d'isolement et l'isolation galvanique entre le bus DC des batteries et le réseau AC.

En matière de communication, l'unité dispose de plusieurs interfaces : 3 ports RJ45 Fast Ethernet, 2 ports RS485, des entrées/sorties numériques (2 DI, 1 DO 12 V), 2 entrées analogiques, 1 entrée NTC, 1 port USB et des connexions WLAN et Bluetooth. L'ensemble se pilote via ATMOCE Cloud et l'application mobile ATMOZEN, offrant une supervision à distance de l'état de charge, des flux d'énergie et des éventuels défauts.

Un voyant LED en façade indique le SOC (état de charge) et le statut du système, ce qui facilite les interventions de maintenance sur site sans nécessiter de connexion à un portail distant.

L'unité pèse 8,5 kg pour des dimensions de 880 x 120 x 483 mm (L x H x P). Elle se monte directement au sommet de l'empilement de modules, sans armoire supplémentaire.

POINTS CLÉS POUR LES PROFESSIONNELS

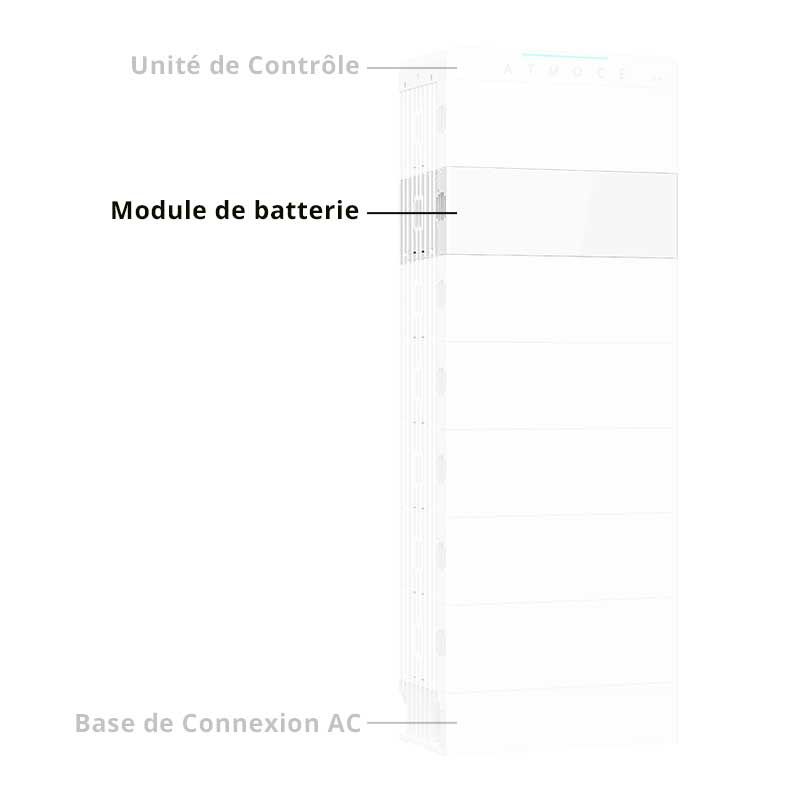

• Pilotage centralisé de l'empilement de modules batterie MS-16K-U (de 1 à 7 modules par groupe).

• Commande matricielle de phases, compatible avec toutes les configurations réseau rencontrées en France et en Europe.

• Équilibrage automatique entre les modules batterie, assurant une utilisation homogène de la capacité disponible.

• Mise en service rapide grâce au système de configuration intelligent intégré.

• Surveillance individuelle de chaque module pour identifier et localiser un défaut sans démonter l'ensemble de l'empilement.

• Interfaces de communication multiples : 3 RJ45 FE, 2 RS485, WLAN, Bluetooth, 2 DI, 1 DO 12 V, 2 AI, 1 NTC, 1 USB.

• Supervision à distance via ATMOCE Cloud et application mobile ATMOZEN.

• Voyant LED en façade pour lecture directe du SOC et du statut système.

• Dimensions compactes (880 x 120 x 483 mm) et poids contenu (8,5 kg), intégrables sans modification de l'empilement existant.

• Protection anti-ilôtage, isolation galvanique et surveillance de résistance d'isolement intégrées.

SPÉCIFICATIONS TECHNIQUES

Référence : MS-SCU-CNI
Fonction : Unité de commande d'empilement (Stack Control Unit) pour applications C&I
Indicateur : Voyant LED pour SOC et état du système
Communication : Fast Ethernet, RS485, WLAN, Bluetooth, DI/DO
Service cloud : ATMOCE Cloud et application ATMOZEN
Interfaces de communication : Fast
Ethernet : 3 ports RJ45
DRM : 1 port RJ45
USB : 1 port
COM : 2 RS485, 2 DI, 1 DO 12 V, 2 AI, 1 NTC Poids : 8,5 kg Dimensions : 880 x 120 x 483 mm (L x H x P)

APPLICATIONS RECOMMANDÉES

• Pilotage d'installations de stockage C&I couplées AC, où la SCU coordonne les flux de charge et décharge en fonction de la production solaire et de la consommation du site.

• Sites multi-onduleurs où la commande matricielle de phases garantit un équilibre de puissance sur les trois phases du réseau.

• Projets avec supervision à distance obligatoire (contrats O&M, monitoring tiers), grâce aux interfaces Ethernet et cloud ATMOCE.

• Installations nécessitant un commissioning accéléré, la mise en service intelligente réduisant le temps d'intervention sur site.

• Configurations évolutives où de nouveaux modules batterie sont ajoutés progressivement, la SCU adaptant automatiquement ses paramètres de gestion.

VALEUR AJOUTÉE POWR CONNECT

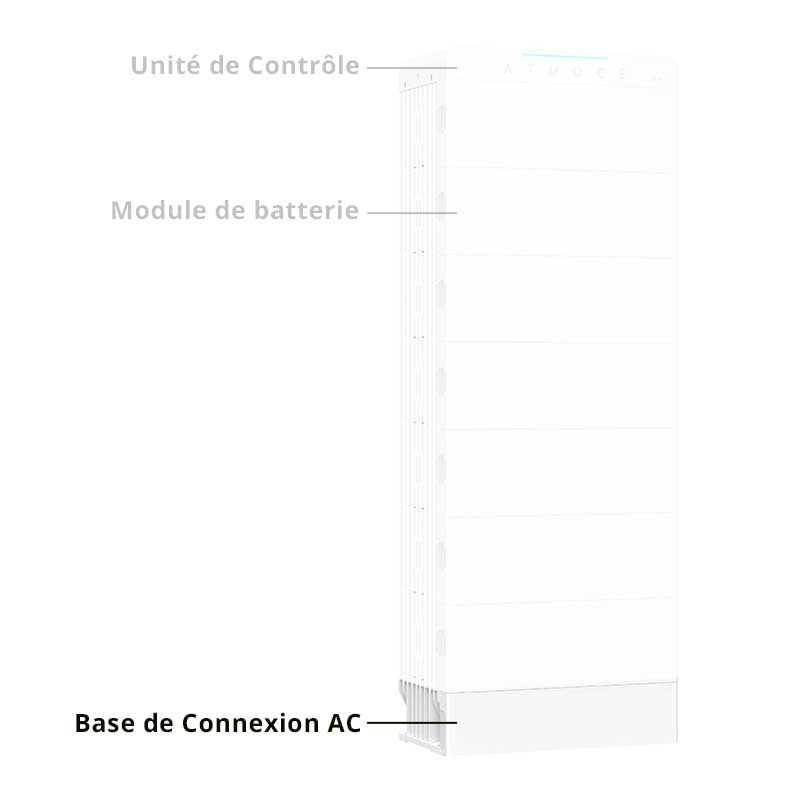

POwR Connect fournit l'unité de contrôle ATMOCE MS-SCU-CNI, prête à être livrée avec les modules batterie MS-16K-U et le socle de connexion AC MS-ACCB-CNI. Nos technico-commerciaux peuvent accompagner la configuration initiale du système et la connexion au cloud ATMOCE, pour un démarrage opérationnel dans les délais du chantier.

L'expertise de notre bureau d'études permet de valider l'architecture réseau (monophasé, triphasé, triphasé + neutre) et de vérifier la compatibilité avec les onduleurs solaires déjà installés sur le site.
