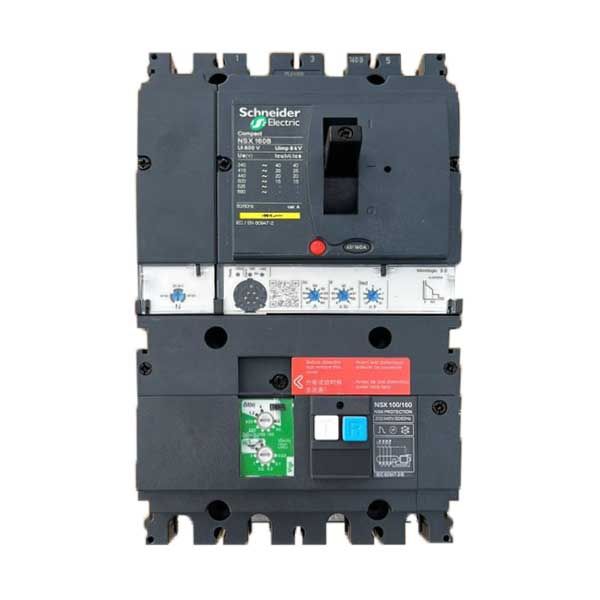

Disjoncteur AGCP 160A - SCHNEIDER

Palier d'entrée du C&I photovoltaïque et tertiaire : l'AGCP 160A Schneider NSX160B combine coupure générale et protection différentielle réglable dès 30 mA en tête d'installation.

Caractéristiques techniques de l'AGCP 160A NSX160B

Repère métier : l'AGCP porte la Puissance de Raccordement définie avec Enedis et marque la limite entre le réseau public et l'installation privée (norme NF C 14-100 en amont, NF C 15-100 en aval).

• Référence : POwR AR0113 — Schneider C16B44B160 (gamme ComPacT NSX160B)

• Configuration : 4P4D, position neutre à gauche

• Courant nominal In : 160 A à 40 °C

• Déclencheur : MicroLogic 4.2 AB électronique, protections L / So / I / R

• Ir (long retard) réglable : 90 à 160 A, 9 positions

• Icu / Ics : 25 kA à 380/415 V CA (40 kA à 220/240 V, 20 kA à 440 V) — norme EN/IEC 60947-2

• Isd (court retard) : 1,5 à 10 x Ir, seuil max 1 600 A

• Protection différentielle intégrée : classe A, IΔn réglable 30 mA / 100 mA / 300 mA / 500 mA / 1 A / 3 A / 5 A

• Temporisation Δt : 0 / 60 / 150 / 500 ms / 1 s (sélectivité verticale)

• Aptitude au sectionnement conforme EN/IEC 60947-2, catégorie A

• Encombrement : 140 x 161 x 86 mm (L×H×P) — 2,6 kg

• Environnement : IP40, IK07, -25 à 70 °C, catégorie de surtension IV

• Endurance : 40 000 cycles mécaniques, 20 000 cycles électriques à In / 440 V

Domaines d'application professionnels

• Petit C&I photovoltaïque : palier d'entrée pour les installations tertiaires et industrielles dans une plage de Puissance de Raccordement d'environ 110 kVA en triphasé 400 V (Ib ≈ 160 A). Adapté aux ombrières PME, toitures d'ateliers et petits sites logistiques.

• Résidentiel triphasé fort / autoconsommation collective : cas des immeubles et copropriétés en autoconsommation partagée, où le palier 36 kVA est dépassé et où un dimensionnement à In = 160 A est cohérent avec la puissance globale de l'installation.

• Tertiaire de proximité : bâtiments d'accueil, commerces indépendants, sites tertiaires avec production PV en tarif jaune, en amont du tableau général de distribution.

La plus-value POwR Connect sur ce palier

• Un seul fournisseur pour la chaîne AC amont/aval : coffret de protection, parafoudre, connectique et disjoncteur différentiel de tableau, tout dans le même catalogue référencé pour le PV professionnel.

• Support de dimensionnement : accès à l'équipe technique pour valider le choix Ir / IΔn / Δt en fonction du plan de sélectivité amont-aval du projet.

• Compte pro : prix, stock et documents techniques (fiche Schneider, EPD, déclaration REACh) accessibles une fois connecté.

• Logistique installateur : disponibilité et expédition alignées sur les plannings de chantier PV.

FAQ

Un AGCP 160A suffit-il pour un projet C&I photovoltaïque ?
Il couvre un palier de Puissance de Raccordement d'environ 110 kVA en triphasé 400 V. Le choix final se fait en dimensionnement Ib / Iz en fonction de la puissance nominale des onduleurs, du taux de bridage et de la marge de sélectivité. Pour un projet dépassant 120-130 kVA, le calibre 250 A (NSX250B) devient plus pertinent.

La sensibilité 30 mA de l'AGCP 160A protège-t-elle les personnes en tête d'installation ?
La plage IΔn commence à 30 mA type A, ce qui répond à la sensibilité requise pour la protection des personnes. Le choix reste toutefois à valider par l'analyse de sélectivité globale : un IΔn 30 mA en tête impose une temporisation Δt suffisante pour que les différentiels 30 mA de tableau (aval) déclenchent en premier sur défaut. Le réglage Δt (0 à 1 s) et le mode sélectif permettent cette coordination.

Quel apport du déclencheur MicroLogic 4.2 AB ?
Il intègre les protections L (long retard thermique), So (court retard temporisé), I (instantané) et R (différentiel), avec une mémoire thermique de 20 minutes qui prend en compte les surcharges répétées avant déclenchement — utile sur des installations PV avec cycles d'injection variables.

Peut-on installer un AGCP 160A sur un raccordement Enedis existant ?
L'AGCP est plombé et son remplacement passe par Enedis. Un projet PV nécessitant un changement de calibre implique une demande de modification de puissance et une reprise du raccordement — à intégrer au planning global du projet.
