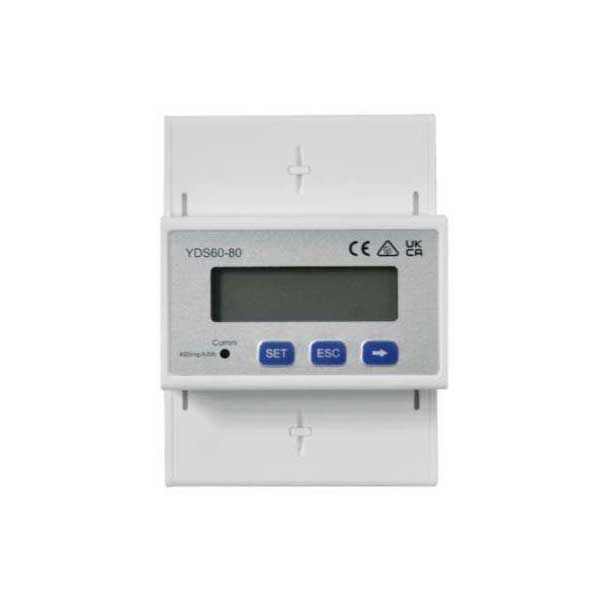

HUAWEI - Smart Power Sensor Triphasé 80A intrusif - YDS60-80

Le compteur intelligent Huawei DTSU666-HW/YDS60-80 est un compteur d'énergie triphasé conçu pour le monitoring des installations photovoltaïques équipées d'onduleurs Huawei. Il permet de mesurer l’import et l’export sur le réseau et remonte les infos vers l’onduleur, permettant aux installateurs de configurer les fonctions d'autoconsommation et de limitation d'injection sur les systèmes FusionSolar.

Ce compteur se pose directement sur rail DIN35 et fonctionne en mesure directe jusqu'à 80 A par phase, sans nécessiter de transformateurs de courant (TC) pour les installations dans cette plage d'intensité. C’est le fonctionnement dit traversant. Au-delà de 80 A, l'utilisation de pinces ampèremétriques externes devient nécessaire.

Sa précision de classe 1 sur la mesure d'énergie, associée à une précision de +/- 0,5 % sur la tension et +/- 1 % sur le courant, en fait un appareil fiable pour le suivi de performance des centrales résidentielles, tertiaires et industrielles. La communication s'effectue via RS485 en protocole Modbus-RTU, assurant une compatibilité native avec l'ensemble de la gamme d'onduleurs Huawei.

Ses dimensions compactes (100 x 72 x 80 mm) et sa faible consommation propre (inférieure ou égale à 1,5 W) facilitent l'intégration dans les tableaux électriques existants, y compris dans les configurations où l'espace disponible est limité.

POINTS CLÉS POUR LES PROFESSIONNELS

• Mesure triphasée directe jusqu'à 80 A, adaptée aux installations résidentielles et petits tertiaires sans transformateur de courant additionnel.

• Précision de mesure classe 1, conforme aux standards de comptage d'énergie pour le monitoring solaire.

• Communication RS485 / Modbus-RTU, compatible nativement avec les onduleurs Huawei et la plateforme FusionSolar.

• Installation sur rail DIN35, format compact 4 modules, intégrable dans la plupart des coffrets et armoires électriques standards.

• Plage de tension d'entrée de 90 à 500 Vac, couvrant les réseaux monophasés et triphasés courants en France et en Europe.

• Plage de mesure en tension de ligne de 90 à 1000 Vac, extensible au-delà de 500 Vac avec pince ampèremétrique externe.

• Écran LCD intégré pour la lecture directe des paramètres de mesure sur site.

• Consommation propre inférieure ou égale à 1,5 W, négligeable sur le bilan énergétique de l'installation.

• Plage de température de fonctionnement de -25 °C à +60 °C, compatible avec les environnements intérieurs et les locaux techniques non climatisés.

• Câble RS485 de 10 m inclus, prêt à raccorder à l'onduleur ou au Smart Dongle Huawei.

SPÉCIFICATIONS TECHNIQUES

• Référence : DTSU666-HW/YDS60-80

• Dimensions (L x P x H) : 100 x 72 x 80 mm

• Type d'installation : Rail DIN35

• Poids (câbles inclus) : 0,5 kg

• Type de réseau électrique : 3P4W / 3P3W

• Tension d'entrée : 90 à 500 Vac

• Consommation d'énergie : inférieure ou égale à 1,5 W

• Plage de mesure tension de ligne : 90 à 1000 Vac (au-delà de 500 Vac avec pince ampèremétrique externe)

• Plage de mesure tension de phase : 52 à 577 Vac

• Plage de mesure courant : 0 à 80 A (au-delà de 80 A avec pince ampèremétrique externe)

• Précision de mesure tension : +/- 0,5 %

• Précision de mesure courant/énergie : +/- 1 %

• Précision de mesure fréquence : +/- 0,01 Hz

• Interface de communication : RS485

• Débit de transmission : 4800 / 9600 / 19200 / 115200 bps (9600 bps par défaut)

• Protocole de communication : Modbus-RTU

• Température de fonctionnement : -25 °C à +60 °C

• Température de stockage : -40 °C à +70 °C

• Humidité en fonctionnement : 5 % à 95 % HR (sans condensation)

• Accessoires inclus : câble RS485 (10 m)

APPLICATIONS RECOMMANDÉES

• Installations résidentielles triphasées équipées d'onduleurs Huawei, pour le pilotage de l'autoconsommation via FusionSolar.

• Projets tertiaires et commerciaux de petite et moyenne puissance, où le courant par phase reste inférieur à 80 A.

• Systèmes de monitoring multi-onduleurs nécessitant un compteur de tête pour la mesure globale de consommation ou d'injection.

• Installations avec limitation d'injection (zero export ou limitation partielle), où la mesure précise du flux d'énergie au point de livraison est indispensable.

• Configurations agrivoltaïques ou industrielles, en combinaison avec des pinces ampèremétriques externes pour les intensités supérieures à 80 A.

VALEUR AJOUTÉE POWR CONNECT

POwR Connect distribue le compteur Huawei DTSU666-HW/YDS60-80 avec disponibilité en stock permanent et livraison sur l'ensemble du territoire français. Nos technico-commerciaux accompagnent les installateurs dans le choix du compteur adapté à chaque configuration : mesure directe ou via TC, positionnement en aval du TGBT, paramétrage Modbus pour l'intégration FusionSolar.

Pour les professionnels qui dimensionnent des installations Huawei, notre bureau d'études peut valider la compatibilité du compteur avec le schéma électrique du projet et préciser les éventuels accessoires complémentaires nécessaires (pinces ampèremétriques, rallonges RS485, Smart Dongle).
