HUAWEI - Smart Logger 3000A-01

Le SmartLogger3000A est le concentrateur de données Huawei pour les installations photovoltaïques C&I multi-onduleurs. Il centralise la communication de jusqu'à 80 périphériques (onduleurs, compteurs, stations météo, capteurs) et transmet les données vers la plateforme FusionSolar ou un système de supervision tiers.

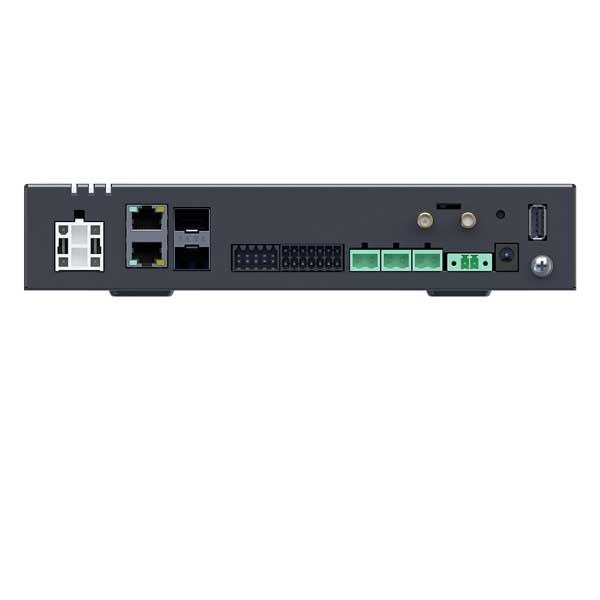

L'appareil dispose d'interfaces de communication variées : 1 port WAN et 1 port LAN Gigabit (10/100/1000 Mbps), 3 ports RS485 (jusqu'à 1 000 m), 1 port MBUS (compatible PLC, 115,2 kbps), 4 entrées numériques, 2 sorties numériques, 4 entrées analogiques et 1 port USB 2.0. La connectivité cellulaire 2G/3G/4G (LTE FDD bandes B1-B8-B20 notamment) est intégrée pour les sites sans réseau filaire.

Les protocoles supportés couvrent Modbus-TCP et IEC 60870-5-104 sur Ethernet, Modbus-RTU, IEC 60870-5-103 et DL/T645 sur RS485. Cette polyvalence permet l'intégration dans les architectures de supervision SCADA existantes.

Le SmartLogger3000A intègre une fonction de contrôle d'exportation zéro pour la limitation d'injection réseau. Un SPD interne renforce la protection contre les surtensions. La mise en service s'effectue par WLAN via l'application mobile ou par le serveur WEB intégré.

Alimentation AC 100 à 240 V ou DC 12/24 V. Consommation typique 8 W, max. 15 W. Dimensions : 225 x 160 x 44 mm (sans plaque ni antenne), 2 kg, IP20. Montage mural, rail DIN ou sur table. Fonctionnement de -40 °C à +60 °C, altitude 4 000 m. 3 LED de diagnostic : RUN, ALM, 4G.

POINTS CLÉS POUR LES PROFESSIONNELS

• Centralisation de jusqu'à 80 périphériques (onduleurs, compteurs, capteurs).

• Interfaces : WAN/LAN Gigabit, 3 RS485, MBUS, 4G intégré, 4 DI, 2 DO, 4 AI, USB.

• Protocoles multi-standards : Modbus-TCP/RTU, IEC 60870-5-104/103, DL/T645.

• Contrôle d'exportation zéro intégré pour la limitation d'injection réseau.

• SPD interne, alimentation AC 100-240 V ou DC 12/24 V, consommation typique 8 W.

• IP20, -40 °C à +60 °C, montage mural / rail DIN / table, 2 kg.

VALEUR AJOUTÉE POWR CONNECT

POwR Connect assure la livraison du SmartLogger3000A sur l'ensemble du territoire français. Nos technico-commerciaux accompagnent les développeurs et installateurs C&I dans l'architecture de communication des centrales multi-onduleurs : choix des bus RS485, paramétrage du contrôle d'exportation zéro et intégration avec les systèmes SCADA tiers.
