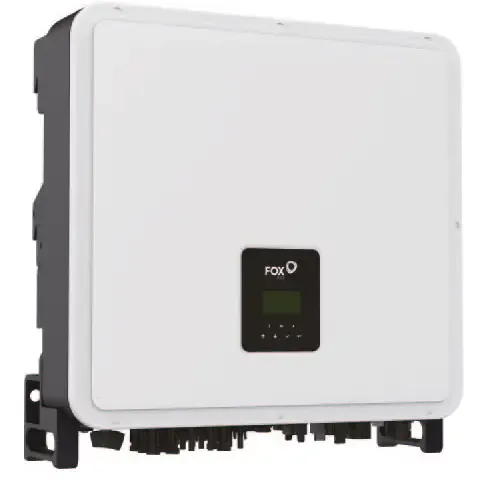

FOX ESS - Onduleur P3-Pro-20.0

Fox ESS P3-Pro-20.0 : les données utiles au chiffrage

Le P3-Pro-20.0 (réf. fabricant 97-134-00138-B0) est l'onduleur hybride triphasé 20 kW de la série P3 Pro, conçu pour les batteries haute tension Fox ESS. Les valeurs à reprendre dans votre note de calcul :

• Sortie AC : 20 kW nominaux, 22 kVA apparents maximum, 400 V triphasé, courant maximal de 33,3 A par phase.

• Entrée PV : 3 MPPT à 2 strings, 20 A par string, adaptés aux champs multi-orientations.

• Stockage : 2 entrées batterie, plage 150 à 800 V, dialogue CAN avec le BMS.

• Secours EPS : 20 kVA en continu, 24 kVA en pointe sur 60 s, basculement inférieur à 10 ms.

• Rendement : 97,2 % maximum, 96,3 % européen.

• Mise en œuvre : 600 × 560 × 225 mm, 52,5 kg, fixation murale, IP65, moins de 45 dB.

• Supervision : FoxCloud V2.0 (application et portail), Ethernet, WiFi, RS485, 4G en option.

Le 20 kW dans la série P3 Pro
Le P3-Pro-20.0 partage son châssis, ses 3 MPPT et sa plage batterie avec le P3-Pro-30.0. Sur chantier, deux différences pèsent : un courant AC maximal de 33,3 A contre 50 A, donc des protections et des sections de câble plus contenues, et un niveau sonore annoncé sous 45 dB contre 55 dB. Si le site dépasse 20 kW AC ou prévoit une extension, la mise en parallèle reste possible.

Domaines d'application

• Résidentiel : réservé aux gros besoins triphasés (habitat groupé, grande propriété à forte consommation) avec stockage haute tension et secours.

• C&I : ateliers, commerces et PME en autoconsommation avec stockage, où le secours des charges critiques et la limitation d'injection conditionnent le projet.

• Tertiaire : bureaux et bâtiments à local technique contraint, où le faible niveau sonore et l'indice IP65 facilitent l'implantation.

Un stockage haute tension associé
Les batteries CQ7-S et CQ7-M, de 7,02 kWh chacune, (minimum 4) sont fréquemment associées à cet onduleur sur le catalogue. Explorez aussi toutes les batteries haute tension rackable jusqu’à 14 unités.

La plus-value POwR Connect

• Dossier de raccordement : fiche technique, déclaration de courant Ip/Ik C&I et déclaration d'impédance téléchargeables sur la fiche produit après connexion.

• Tore de comptage inclus : un composant de moins à commander pour la mesure en tête d'installation.

• Commande groupée : onduleur, batteries, coffret AC, câbles et fixations livrés sur un même bon de livraison.

• Support technique : validation de votre configuration au 02 28 44 31 21, du lundi au vendredi de 8h30 à 12h30 et de 14h à 18h.

• Prix et disponibilités : accessibles après connexion à votre compte professionnel.

FAQ Fox ESS P3-Pro-20.0
Quelle différence entre le P3-Pro-20.0 et le P3-Pro-30.0 ? Même châssis, mêmes 3 MPPT, même plage batterie. Le 20 kW limite le courant AC à 33,3 A par phase et annonce moins de 45 dB ; le 30 kW monte à 50 A et moins de 55 dB. Le choix suit la puissance AC du site et le dimensionnement des protections.

Le P3-Pro-20.0 assure-t-il un secours triphasé ? Oui, via la sortie EPS : 20 kVA en continu et 24 kVA en pointe pendant 60 secondes, avec un basculement annoncé sous 10 ms. Le secours suppose une batterie raccordée et un schéma de charges critiques dédié : validez l'architecture avec notre équipe technique avant commande.

Que signifient 20 kW et 22 kVA sur la fiche produit ? 20 kW est la puissance AC nominale ; 22 kVA est la puissance apparente maximale délivrable. Pour dimensionner protections et câbles AC, partez du courant maximal de 33,3 A par phase indiqué sur la fiche technique plutôt que de la seule puissance nominale.

Quelles batteries associer au P3-Pro-20.0 ? Des batteries haute tension Fox ESS, sur une plage de 150 à 800 V avec deux entrées batterie et communication CAN. Le catalogue référence l'EQ6000 Plus (bloc BMS et modules). Confirmez la configuration exacte avec la matrice de compatibilité Fox ESS ou auprès de notre support.

Quels documents fournir pour un dossier de raccordement C&I ? La fiche technique P3 Pro, la déclaration de courant Ip/Ik C&I et la déclaration d'impédance Fox ESS sont téléchargeables sur la fiche produit après connexion. Elles alimentent l'étude de raccordement ; la conformité applicable reste à valider avec le gestionnaire de réseau.
