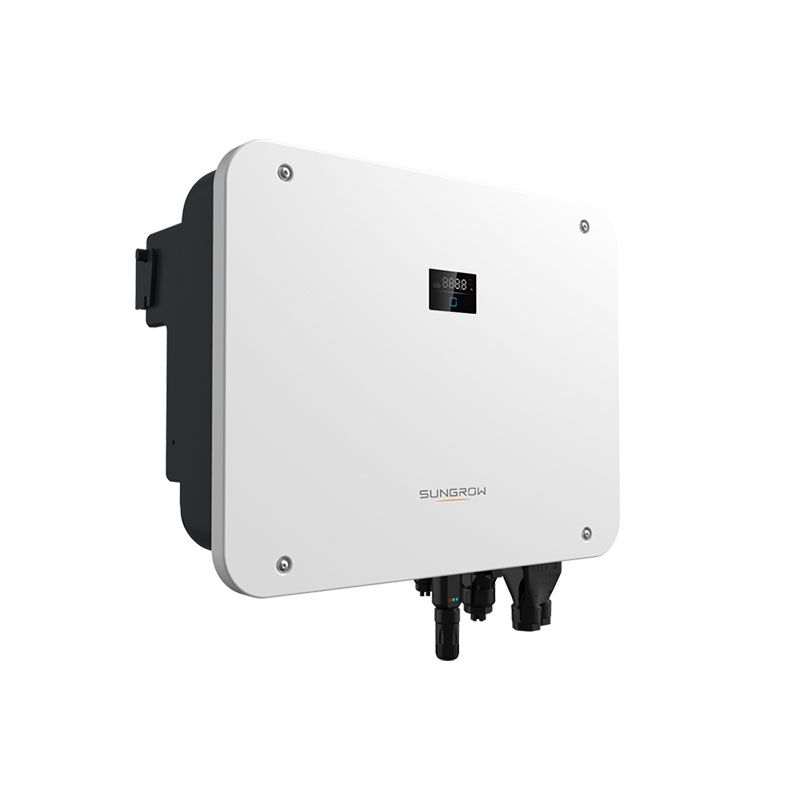

SUNGROW - Onduleur SH20T V11

Le Sungrow SH20T occupe une position centrale dans la gamme hybride triphasée SH T : il couvre les projets tertiaires de taille intermédiaire, le résidentiel collectif et les installations industrielles légères pour lesquels un onduleur hybride monophasé atteint ses limites, sans pour autant nécessiter la puissance du SH25T.

Sa conception sans transformateur, côté solaire comme côté batterie, limite les pertes de conversion et réduit l'encombrement à 620 x 480 x 245 mm pour un poids de 40 kg. Les 3 trackers MPPT indépendants avec une répartition 2/2/1 strings et une puissance PV d'entrée recommandée de 40 000 Wc permettent d'exploiter des toitures à géométries variées ou des configurations multi-orientations sans perte de rendement sur les strings les moins exposés.

Côté stockage, le SH20T accepte une puissance de décharge maximale de 20 000 W et une puissance de charge maximale de 30 000 W, avec un courant de charge et de décharge de 50 A. La plage de tension batterie de 100 V à 700 V couvre les principales batteries Li-ion du marché professionnel, ce qui laisse une liberté de choix sur le composant de stockage retenu pour le projet.

La gestion du secours repose sur un by-pass intégré de 63 A et un basculement en moins de 10 ms. En mode hors réseau, la puissance de crête disponible atteint 32 000 W pendant 10 secondes, une valeur suffisante pour démarrer des équipements à forte inrush current. La prise en charge native des charges non équilibrées, en mode réseau comme en mode hors réseau, évite le recours à un équipement complémentaire sur les sites à consommation asymétrique.

Le refroidissement par ventilateur forcé maintient les performances jusqu'à 60 °C. La communication multi-protocoles (RS485, WLAN, Ethernet, CAN) et les 4 entrées digitales facilitent l'intégration dans les environnements supervisés ou les projets nécessitant un pilotage externe de la stratégie de charge.

POINTS CLES POUR LES PROFESSIONNELS

• 3 MPPT indépendants, répartition 2/2/1 strings, courant d'entrée PV max. 80 A (32/32/16 A), courant de court-circuit DC max. 100 A.

• Puissance PV d'entrée recommandée : 40 000 Wc, tension DC max. 1 000 V, plage MPPT 150 – 950 V.

• Puissance AC nominale de sortie : 20 000 W / 20 000 VA, courant de sortie AC max. 30,4 A.

• Puissance de décharge max. 20 000 W, puissance de charge max. 30 000 W, courant 50 A / 50 A.

• Plage de tension batterie Li-ion : 100 V à 700 V.

• By-pass intégré 63 A, basculement secours en moins de 10 ms, puissance de crête 32 000 W / 10 s.

• Charges non équilibrées 100 % supportées en mode réseau et hors réseau.

• Rendement maximal 98,2 % / rendement européen 97,8 %.

• Protection IP65 / C5, parafoudre DC et AC Type II intégrés, PID zéro, AFCI.

• Refroidissement par ventilateur forcé, niveau sonore typique 50 dB(A).

• Communication RS485, WLAN, Ethernet, CAN, entrées/sorties DI x4 / DO x2 / DRM0.

• Connexion DC via MC4 (max. 6 mm²), batterie via Plug & Play (max. 10 mm²), AC via Plug & Play (max. 16 mm²).

• Dimensions : 620 x 480 x 245 mm, poids 40 kg, fixation murale, altitude max. 2 000 m.

• Conformité : CEI/EN 62109, CEI 61727, CEI 62116, VDE-AR-N 4105, EN 50549-1, AS/NZS 4777.2:2020, CEI 0-21.

• Garantie fabricant 10 ans.

APPLICATIONS RECOMMANDEES

• Projets tertiaires triphasés de puissance intermédiaire avec autoconsommation et gestion du stockage.

• Sites à consommation asymétrique nécessitant une gestion native des charges non équilibrées.

• Installations soumises à des coupures réseau avec basculement secours sans interruption perceptible.

• Configurations multi-orientations ou toitures complexes exploitant les 3 MPPT indépendants.

• Projets intégrant un pilotage externe de la stratégie de charge via les entrées digitales ou protocoles de communication.

• Environnements intérieurs ou extérieurs avec contraintes atmosphériques (IP65, C5).

VALEUR AJOUTEE POWR CONNECT

POwR Connect distribue le Sungrow SH20T en stock permanent avec livraison rapide sur la France métropolitaine, le Benelux, la Suisse et l'Espagne. La POwRLine, certifiée SAV niveau 1 Sungrow, intervient sur la mise en service sur site, le paramétrage des équipements et le traitement des demandes SAV, offrant aux installateurs un interlocuteur technique formé directement par le fabricant. Le bureau d'études intégré, présent à Nantes, Dijon et Mudaison, complète cette offre par un accompagnement sur le dimensionnement de l'association PV/stockage et la vérification de compatibilité batterie selon les contraintes du projet.
